地下空間商業交通綜合體真空排水系統應用
應用背景
隨著城市不斷的建設和開發，越來越多的地下空間商業交通綜合體被開發，現在的地下空間綜合體和傳統的地下室已經不同日而語，其功能日益復雜，不在是上部建筑的附屬物，也不僅僅是土地資源的再利用，而是與上部的市政道路、軌道交通、公共交通樞紐等復雜銜接的地下商業交通綜合體。面對這樣復雜的情況，傳統的重力流排水在技術上越來越難以實現，同時也大大增加了工程的建造成本和減少了空間的利用率，所以需要采用一種非重力的排水方式，真空排水系統，能夠有效解決地下空間商業交通綜合體面臨的排水難題。
真空排水系統介紹

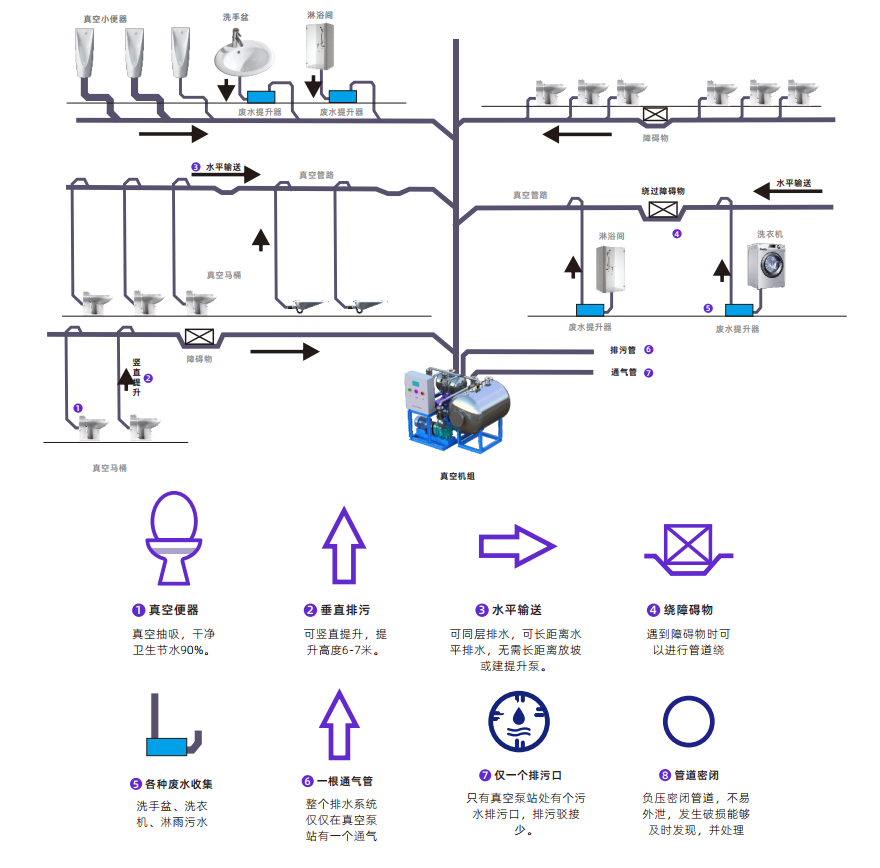

真空排水系統與傳統重力流排水原理不同，重力流排水系統的污水依靠自身重量通過重力原理在管網內傳輸，真空排水系統利用真空設備使排水管道內產生一定程度的負壓，依靠管道內負壓和外部常壓的壓差，使空氣推動污水進入污水管網進行輸送。真空排水系統與傳統重力排水方式相比，不但能有效節約用水、保護水資源環境，并且具有管網不受地形限制、安裝方便、不易堵塞、管徑相對較小、經濟性能好等優點。
真空排水與重力流排污對比
對比項目 | 傳統重力排污系統 | 真空排污系統 |
設計 | ? 受水力坡度的限制，污水提升困難，或需要提升泵和構筑物 ? 進行同層排水設計時設計不便 | ? 靠真空抽吸，不受重力影響，可任意提升污水 ? 可以按需要布置排水管線，靈活多變 |
管徑 | ? 管徑大、耗資巨大且需要大規模開挖 ? 流速慢、易結垢 ? 管線鋪設占用空間大，不能隨意繞開障礙物 ? 管溝挖掘深，施工周期長、難度大、費用高 | ? 真空管徑小，通常在50-200mm，可用PVC或PE材質，造價低廉 ? 流速快，具有自我沖洗能力，不易結垢 ? 管路鋪設靈活，走向不受地形限制，可方便的繞開障礙 ? 埋深淺，施工土方小，施工簡單、經濟 |
安裝 維修 | ? 安裝復雜、工程量大、出現泄漏不易察覺 | ? 安裝相對工程量小，維修更簡單，管道處在真空狀態，不存在輸送介質泄露 |
臭氣問題 | ? 管網系統是半敞開式，密封性差，臭氣外逸，滋生蚊蠅 | ? 管網內為負壓且全封閉，臭氣不會外逸 |
現有建 筑改造 | ? 施工困難、投資高、工期長 | ? 易擴展，容易施工，工期短 |

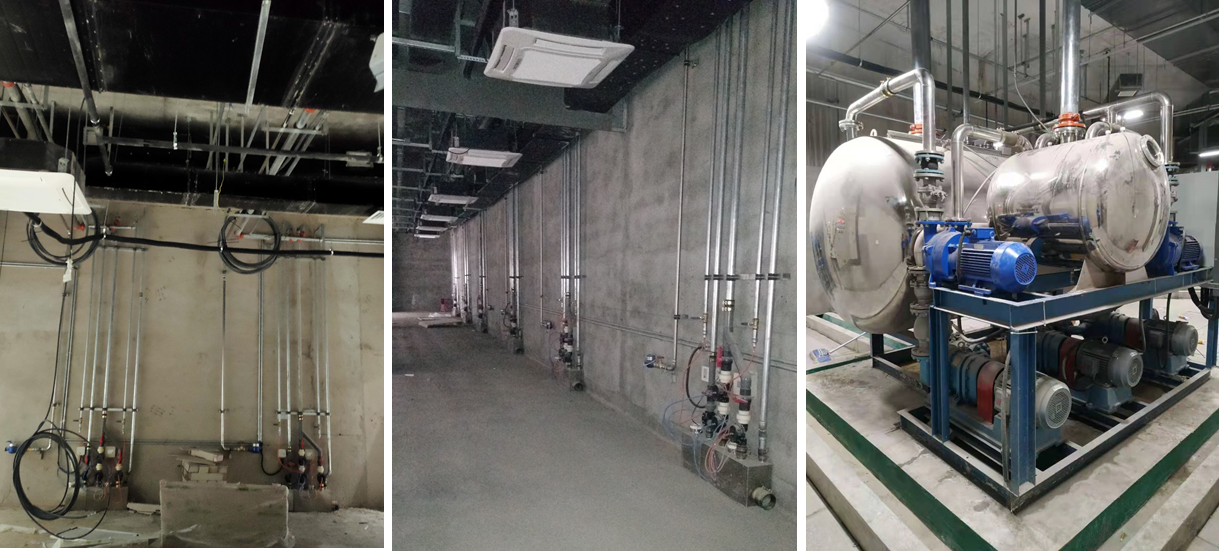

室內真空排水施工現場圖
以西安幸福林帶工程為例，幸福林帶建設工程是全球最大的地下空間綜合利用工程之一，全國最大的城市林帶工程，西安市最大的市政、生態、民生工程。林帶工程主要包括地上景觀、市政道路、地下空間、綜合管廊和地鐵配套五項內容。其中地上主要為綠化景觀，面積70萬平方米，綠化覆蓋率85%；市政道路改造12公里；地下空間共分三層，建筑面積92萬平方米，負一層為商業及公共服務配套，面積42萬平方米，負二層為停車場車位7600個，負三層為綜合管廊和地鐵工程。
該項目地下有60多個衛生，900多個廁位。經過和項目方的溝通，如果采用重力流排水方式，衛生間比較分散，會造成使用大量的密閉提升裝置，設備成本高，占地面積大的問題，造成空間的使用率降低，同時存在大量的駁接點，駁接費用高。還有部分衛生間是在地鐵工程的上方，無法向下排水，造成排水困難。經過綜合的考慮，采用聚川環保的真空排水系統是一種較好的方式。
真空排水的主要優勢有：
1、面臨衛生間分散的情況，一個真空機組可以解決多個衛生間排水問題，設備數量少，設備和施工成本低。
2、傳統的重力流排水駁接點位多，真空排水僅有少量的排出點，駁接成本低。
3、真空排水為非重力排水，可以同層排水，解決部分衛生間無法排水難題。
4、設備少，走管靈活，能夠有效減少占地面積，提高地下空間的利用率，提升經濟效益。
5、負壓抽吸，減少異味或臭氣產生，極大的改善衛生間內使用環境和機組設備間內操作維護環境。
6、采用真空排水系統，真空衛生器具的沖洗水量?jī)H為1～1.5升，而常用重力排水量6-12升，系統節水性能顯著。
地下商業開發相關案例
?西安幸福林帶工程-世界上最大地下林帶工程、真空排污服務衛生間900廁位
?上海虹橋火車站-地下衛生間商業餐飲真空排水
?鄭州二七廣場地下商業餐飲排水-中原地區最大地下廣場
?杭州地鐵1、2、3、4、5、6、7號線餐飲真空排水
?長沙賀龍?bào)w育館-地下一層+地下二層餐飲商鋪真空排水
?青島火車站商業開發-地下餐飲商鋪
?溫州南站-餐飲商鋪真空排水
?西安堡子村商業-地下衛生間真空排水
